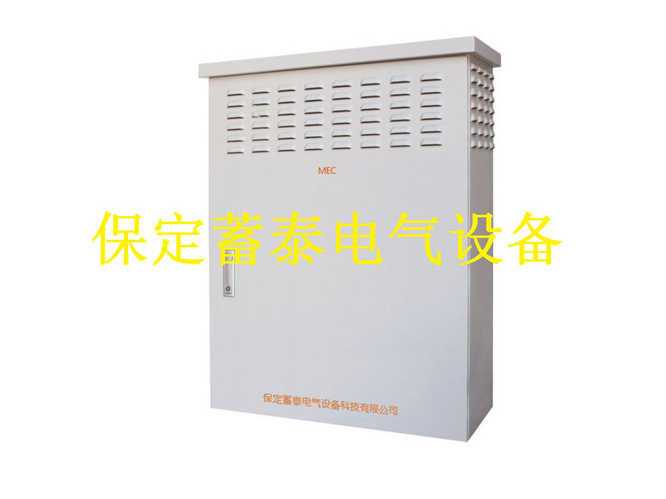

一、 MEC產品介紹
MEC電能質量綜合優化裝置已通過國家電控配電設備質量監督檢驗中心檢測，具有快速動態無功補償功能，在極短時間內完成從額定容性無功到額定感性無功功率的相互轉換，可以勝任對沖擊性負荷的補償，不會出現過補或欠補等問題，且濾除各相高次諧波，并能有效抑制三相不平衡，可靠性和穩定性優越，適用于各種工況，是傳統無功補償設備所不能企及的。
XTKJ-MEC 低壓XTKJ系列電氣結構
二、 MEC工作原理
MEC通過檢測電網電流的超前或滯后電壓的狀態來判斷電網處于感性或容性，發出與電網同頻率并相反的無功電流與之抵消，即當電網處于感性時，發出容性電流，當電網處于容性時，發出感性無功，從而達到補償無功的目的。

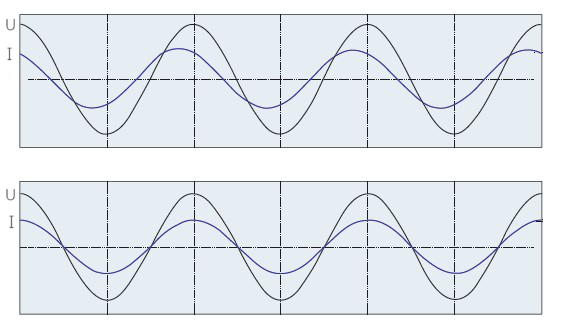

（1）負載呈感性，MEC補償效果圖
感性補償效果圖
當電網處于感性時，補償裝置MEC發出容性電流，來抵消與之相反的無功。

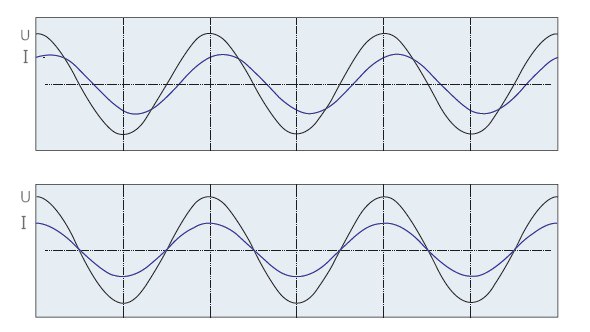

（2）負載呈容性，MEC補償效果圖
容性補償效果圖
當電網處于容性時，補償裝置MEC發出感性無功，從而達到補償無功的目的。

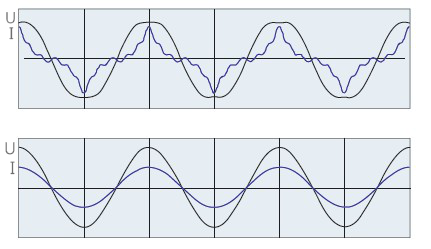

（3） 諧波濾除原理
MEC通過檢測電網電流中整體諧波電流，發出與諧波電流相反的電流，從而達到濾除諧波的目的。
濾波效果圖
MEC通過監測電路中的諧波，產生一個與該諧波大小一樣且方向相反的諧波與之抵消，達到消除諧波的目的。

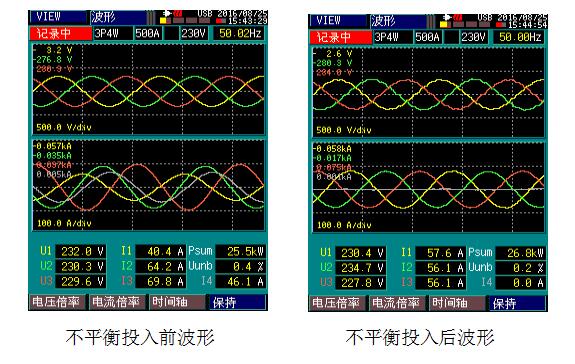

（4）三相（電流）不平衡原理
MEC會通過外接電流互感器（CT）實時檢測系統電流，然后將CT采集到的電流信息發給內部控制器進行處理，經過控制器分析發現系統電流的不平衡狀態，同時計算出三相電流達到平衡狀態所需轉換的電流值。
三、設備優點

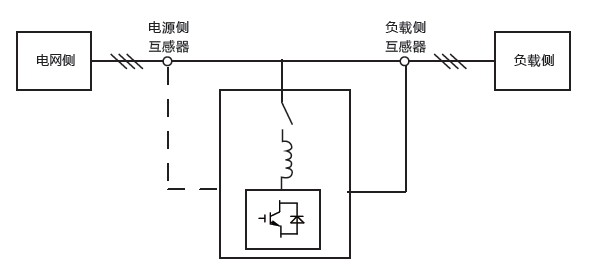

MEC采樣電流CT即可以網側，也可以負載側，可以在觸摸屏上根據實際現場情況需要選擇。
工作模式有以下功能選擇：
1、 全部補償無功
2、 全部補償諧波
3、 全部補償不平衡
4、 優先補償無功，剩余容量補償諧波，無功+諧波
5、 優先補償諧波，剩余容量補償無功，諧波+無功
6、 優先補償不平衡，剩余容量補償無功，不平衡+無功
7、 優先補償無功，剩余容量補償不平衡，無功+不平衡
8、 優先補償不平衡，剩余容量補償無功及諧波，不平衡+無功+諧波
9、 還可以根據客戶需求進行新功能的添加
