1 概述產品特點

1.1 適用范圍

   本控制器為三相交流無觸點開關的可控硅觸發控制器。適用于各種三相交流無觸點開關電路,特別適合并聯補償電容器的三相交流無觸點開關裝置。

1.2 產品特點

·高可靠的可控硅電壓過零觸發，三相同步控制，脈沖變壓器輸出，觸發功率大。

·有自同步功能，免去傳統可控硅電路認定同步和相序的麻煩，使用與調試方便。

·一體化結構，接線簡單，互換性好。

·工作可靠,有非常強的抗干擾能力，適用性強。

2 參數

2.1 觸發輸出：六路寬脈沖列觸發，脈沖變壓器輸出。

   觸發電流峰值≥800mA

   觸發電壓峰值≥6V

   可觸發 ≤5000A可控硅（晶閘管）

2.2 輸入控制信號：A、B、C三路同時控制，直流控制電壓輸入5-24V(電流1mA)或繼電器接點輸入等開關控制。

2.3 適用電壓: 三相AC

                  400VAC   690VAC  1500VAC

2.4 使用環境：環境溫度 -25—+40℃

         相對濕度≤85%

         無導電塵埃和腐蝕性氣體

2.5 工作電源：220V±10% 50Hz

2.6 消耗功率：≤10W

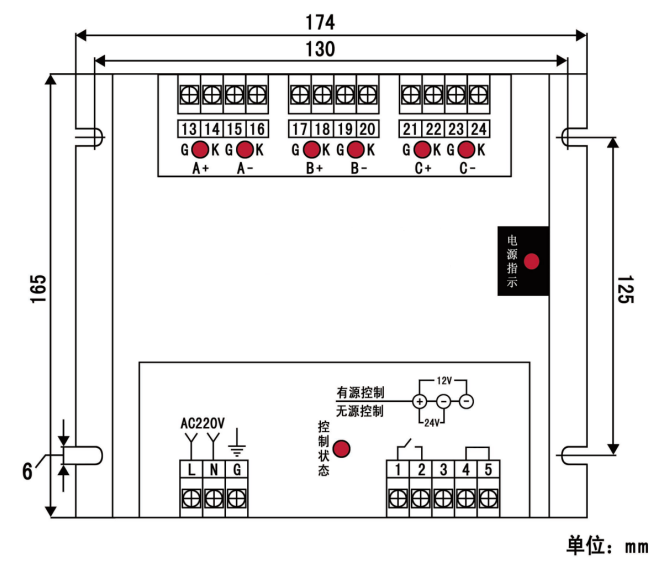

2.7 外形尺寸：174×165×60mm 詳見附圖1

2.8 重  量：1.2Kg

3 工作原理

本控制器發出觸發脈沖必須同時具備兩個條件，分別是：控制輸入有效和可控硅兩端電壓為零，兩個條件缺其中任何一個都不能輸出觸發脈沖。控制信號有效的首個周波檢測過零，過零條件滿足即輸出觸發脈沖，在以后的控制信號有效的時間段內不再檢測，而是持續輸出觸發脈沖。

   本控制器L＃、N＃端子連接220V工作電源，1＃端子輸出+15V，為外接控制提供電源；2＃端子；是控制輸入端子，高電平有效，可以是+24VDC或+12VDC；5＃端子是公共端子。3＃為外接控制電源24V的負極。4＃為外接控制電源12V的負極。

13＃－24＃是觸發脈沖輸出端子，標記Ｇ的端子為“＋”；標記Ｋ的端子為“－” 。

   控制器的面板上有六路脈沖輸出指示燈、電源指示燈、控制指示燈。六路脈沖指示燈與觸發脈沖輸出同步指示，脈沖輸出時脈沖指示燈與控制指示亮；上電工作時電源指示燈亮。

4 結構特征和安裝

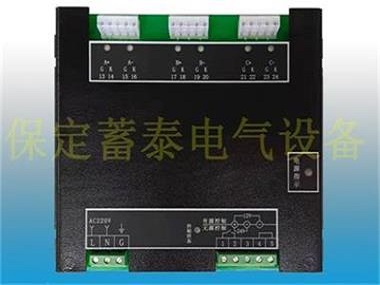

本控制器為單板結構并配有半封閉式機殼，內部裝有電源變壓器和脈沖變壓器，接線端子分裝在兩端，面板上有指示工作狀態的指示燈。本控制器可垂直或水平安裝在電控柜內。

5 使用方法

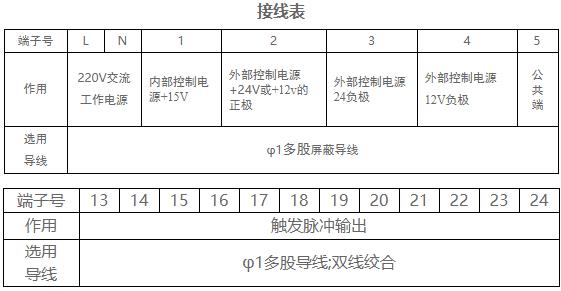

5.1 接線：參照接線表和附圖3接線。

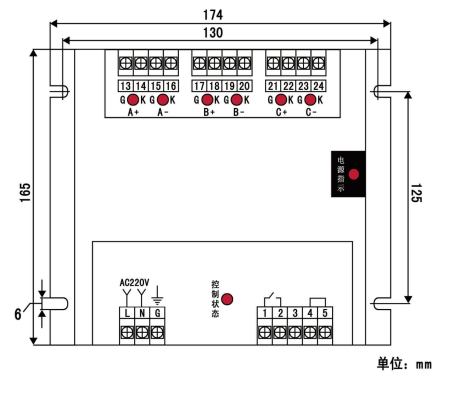

  如果采用開關控制，1＃、2＃之間加開關，并將4＃、5＃短路。

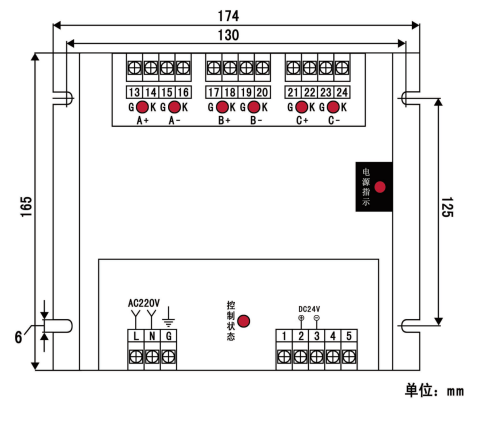

  如果采用外部DC24V高電平信號控制，2＃接DC24V正極，3＃接DC24V負極。

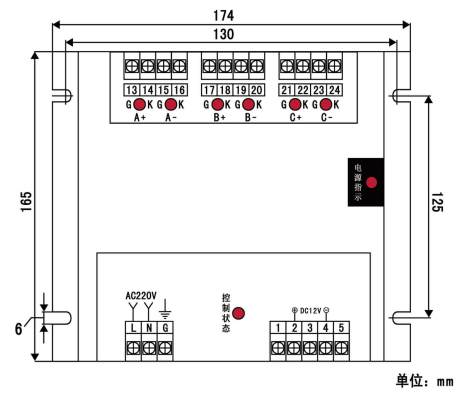

  如果采用外部DC12V高電平信號控制，2＃接DC12V正極，4＃接DC12V負極。

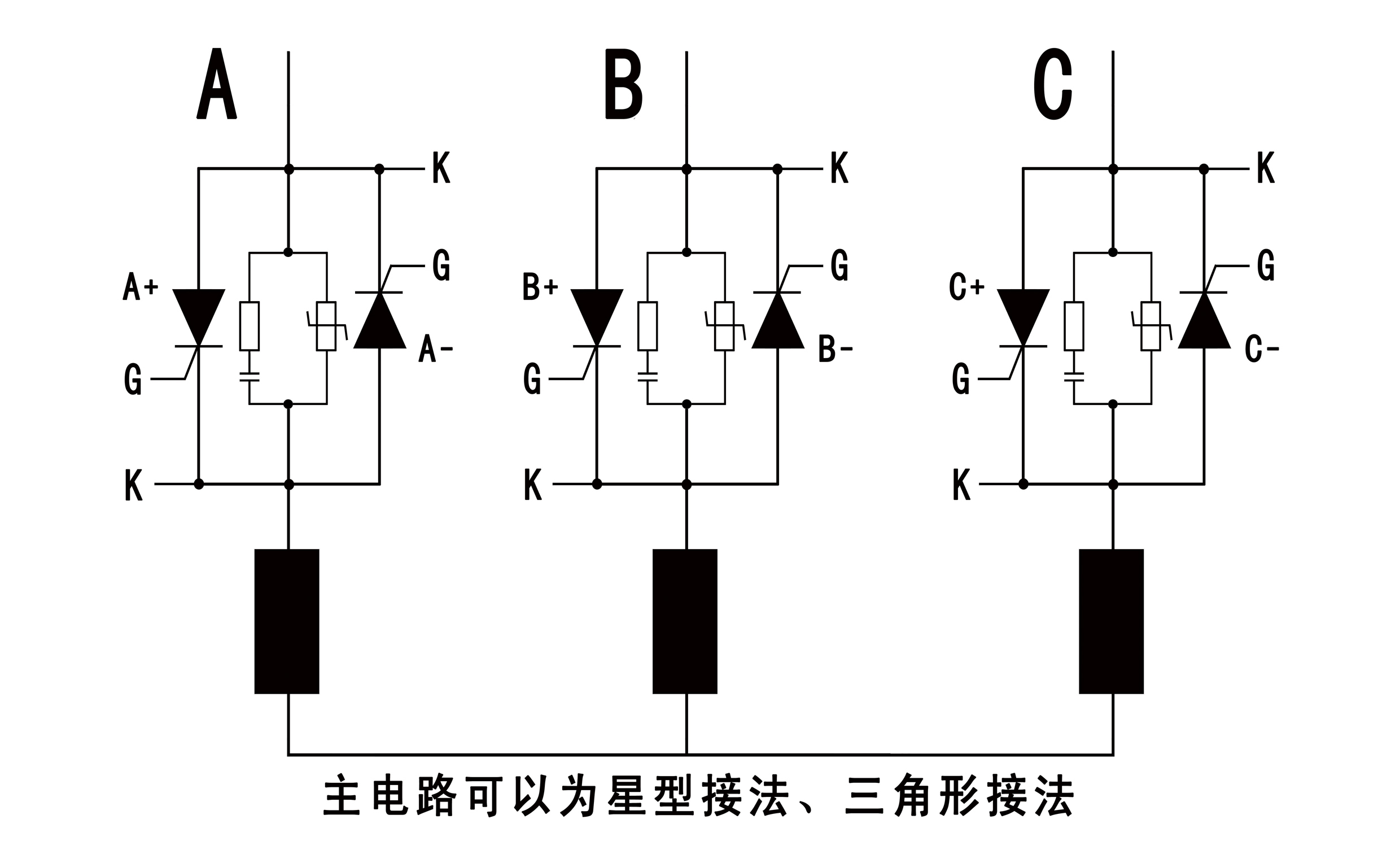

  13＃-24＃分別接各臂可控硅的G、K極，注意：控制器A＋的G、K對應主電路A+臂可控硅的G、K，以此類推，不能接錯。

  為防止干擾，給定控制線、交流電源線分別走線，并盡可能短捷。如果不便分開走線,則給定控制線使用絞合屏蔽線。
