一、APF產品介紹

 廣泛使用的負載大部分為非線性負載，如整流器、變頻器、UPS、電梯、空調、節能燈、復印機、家用電器等。這些非線性負載會產生大量諧波電流并注入電網中，使電壓波形產生畸變，對電網和所有后端用戶產生嚴重的危害。另外，沖擊性、波動性負載，比如：電弧爐、焊接設備等，在運行中不僅會產生大量的高次諧波，而且造成電壓波動、閃變和三相不平衡等電能質量問題，嚴重影響了電能的使用效率。

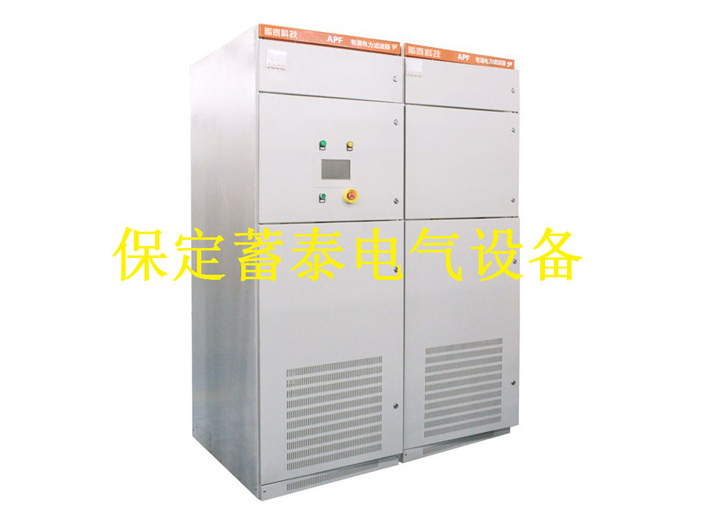

我公司的XTKJ系列有源電力濾波器，包含了400V和690V兩種常用工業電壓等級，三相三線和三相四線兩種線制，容量從30A到1500A不等，具有響應速度快、濾波能力強、安裝靈活、方便擴展的特點，可以滿足不同用戶的需求。另外，有源電力濾波器具備很強擴展能力，不同容量的濾波器相互擴展，使得用戶可制定更加靈活的諧波治理方案。

二、APF原理

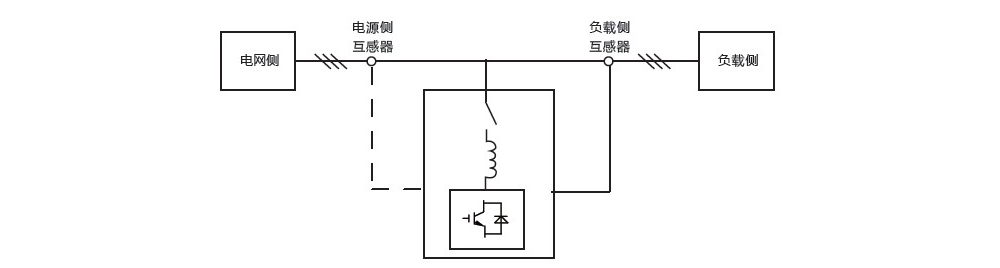

    （1）電氣結構

簡單地說，有源濾波器APF的基本原理就是將自換相橋式電路通過電抗器并聯在電網上，適當調節橋式電路交流側輸出電壓的相位和幅值，或者直接控制其交流側電流，就可以使該電路吸收或者發出滿足要求的諧波電流，實現有源濾波的目的。

XTKJ-APF  XTKJ系列電氣結構

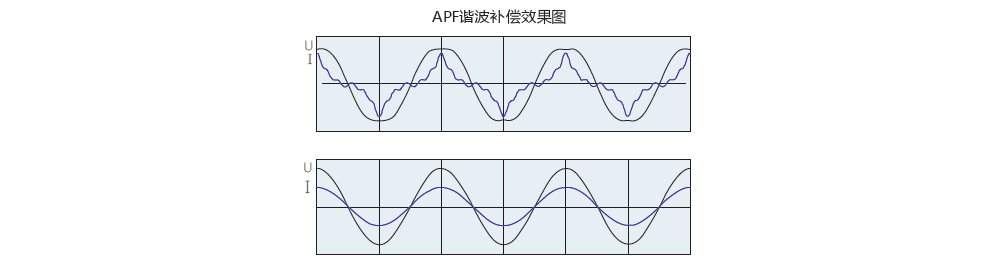

（2） 有源濾波原理

裝置通過檢測電網電流中整體諧波電流，發出與諧波電流相反的電流，從而達到濾除諧波的目的。

三、產品特點

◆可動態實時濾除2-50次諧波，有效濾除率可達95%

◆可針對性地同時濾除多次諧波電流

◆全響應時間小于5ms

◆治理閃變和電壓波動

◆獨特紋波自消除技術，紋波小

◆多功能多模式運行方式

◆穩定可靠性高

◆設計壽命20年

◆模塊化設計，便于安裝維護
