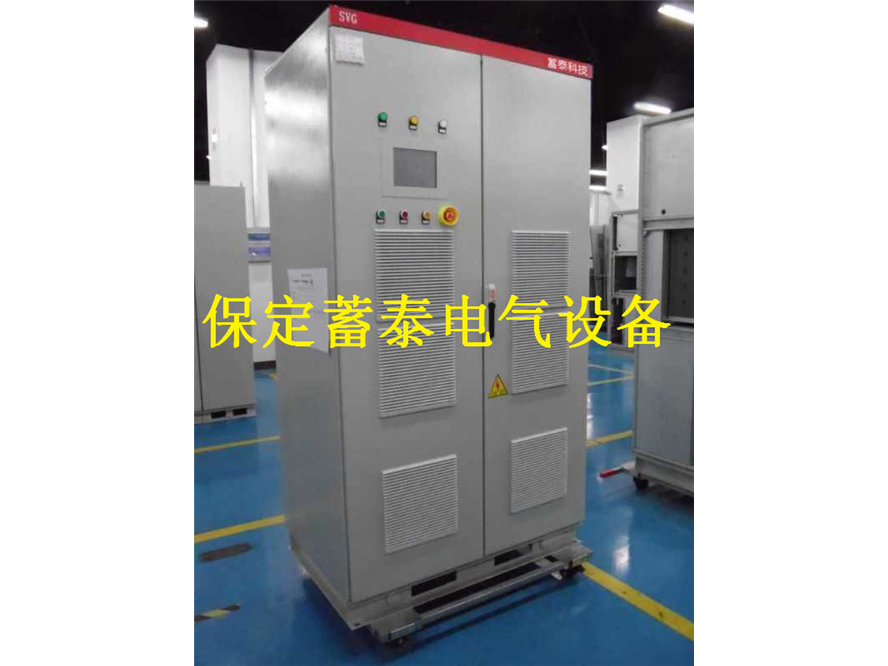

一、SVG產品介紹

簡單地說，SVG就是將自換相的橋式電路通過電抗器并聯在電網上，適當?shù)恼{(diào)節橋式電路交流側輸出電壓的相位和幅值，或直接控制其交流側電流，就可以使該電路吸收或發出滿足要求的無功電流，實現動態無功補償?shù)哪康摹?/span>

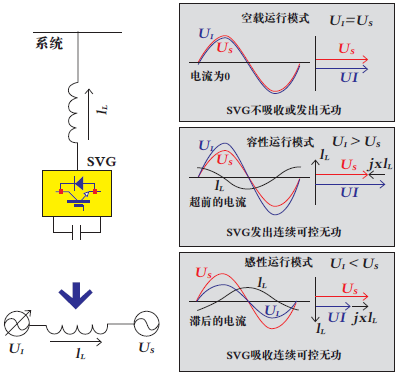

SVG的三種運行狀態

由于SVG通過電力半導體開關的通斷將直流側電壓轉換成交流側與電網同頻率的輸出電壓，就像一個電壓型逆變器，只不過其交流側輸出接的不是無源負載，而是電網。因此SVG可以等效地被視為幅值和相位均可以控制的一個與電網同頻率的交流電壓源，通過交流串聯電抗器接到電網上。

二、  蓄泰科技SVG技術性能

1）SVG由控制系統、變流器等組成，通過控制逆變移相角δ和調制比M，能連續改變逆變輸出電壓，補償范圍寬，既能實現感性補償又能實現容性補償；

2)采用柜式結構，具有安裝周期短、運輸方便、調試周期短；

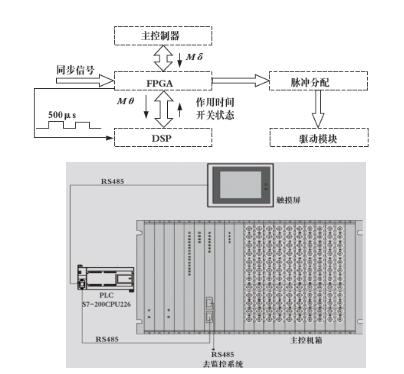

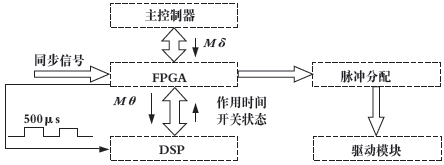

3)控制系統采用全數字化設計，采用DSP+FPGA+CPLD 的硬件模式，能夠并行處理大量數據、實時數字運算，運算結果精度高，SVG 響應速度快；

4)逆變裝置采用強制風冷散熱方式，該種散熱方式效率高、體積緊湊，可以充分利用IGBT等元器件的容量；

5)控制系統和逆變器之間采用光纖傳輸信號，徹底解決高低壓隔離問題，避免電磁信號的干擾；

6)保護系統則采用了分級保護策略，將數字保護、邏輯硬件保護和繼電保護融為一體，為裝置的安全運行提供了有力的保障；

7)監控系統采用工業控制計算機，由多個處理單元組成，通過分層式的結構組成方式實現對多個監控量的采集與監控�？刂葡到y(tǒng)具有多重監控及保護功能，完成在系統各種異常情況下的可靠保護；

8)監控及保護系統通過通訊管理單元與上級自動化系統實現通訊，通訊管理單元主要完成規約轉換的功能,這樣可以實現遠方監視和控制，實現無人值守；可采用包括RS232、RS485、CAN總線和以太網等多種通訊方式。
