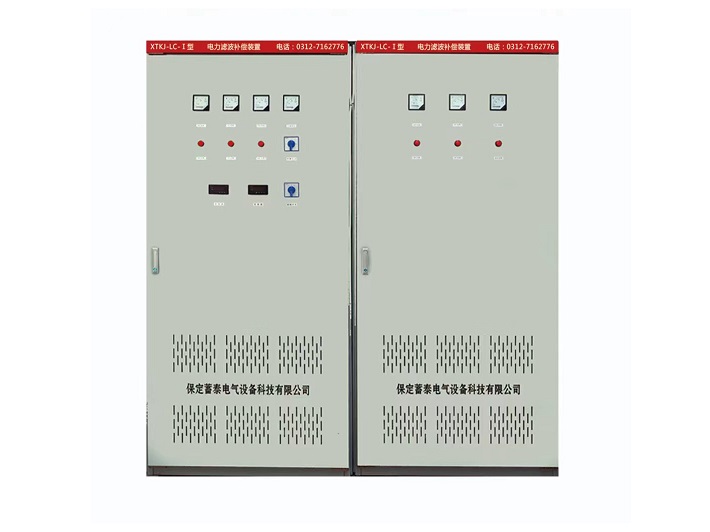

XTKJ-LC I型電力濾波補償是一種經濟型調諧濾波兼補償設備，由專業設計制造的濾波電抗器、濾波電容器、接觸器、斷路器等器件組成特定頻率的調諧濾波支路，在諧振頻率下，XCn=XLn,可對相關諧波形成近似短路回路，對諧波源特征諧波進行有效吸收濾除，補償無功功率，提高功率因數清除電網諧波污染。裝置采用綜合保護控制，操作簡單。調諧濾波支路采用電腦模擬設計，針對用戶實際情況分析計算。

　　應用領域

　　XTKJ-LC I型電力濾波補償主要適用于用電環境諧波含有量大，整體負荷變化平穩，要求諧波注入達到標準，需要治理諧波補償無功功率的用戶。例如：金屬冶煉廠、軋鋼廠（冷軋）、塑膠制品廠、金屬制品廠、電鍍廠、制管廠、化工廠、鋸片廠、熱處理廠、水泥廠、造紙廠、供水廠、鹽化工廠、陶瓷廠、板帶加工廠等。

　　主要特點

　　●采用微電腦多任務操作系統內核，抗干擾能力強，計算準確快速。

　　●濾波補償支路針對用戶系統專門設計制造，按需消除特性諧波，如：5次、7次11次等，濾波補償效果明顯。

　　●裝置投入，受電功率因數提高到0.95以上，使配電網的線損降低、配電變壓器的承載效率增加，優化用電環境，提高電能質量。

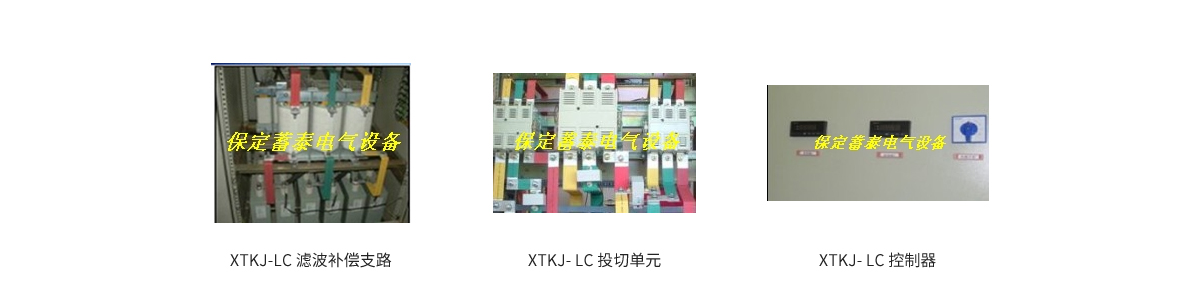

　　●采用高性能接觸器及綜合保護控制系統投切各濾波支路，使設備操作簡單安全可靠。

　　●快速檢測系統情況，根據系統要求（諧波情況、無功情況）自動或手動投切，實時濾波補償無功。

　　●裝置運行諧波符合GB/T14549-93《 公用電網諧波》

　　●保護功能齊全，具有短路保護、過壓保護、過流保護等，運行可靠性高。

　　●改善沖擊負載引起的電流沖擊，減少電壓波動和抑制電壓閃變，提高電壓穩定性，改善電壓質量。

　　●在外部故障或停電時自動退出工作，送電后自動恢復運行。

　　●設備技術先進、調諧準確、可靠性高、維護量小、經久耐用。

　　工作條件

　　工作電壓：220V~1000V （-15%～+10%）

　　工作頻率：工頻50Hz （偏差1Hz）

　　環境溫度： -25~+40°C

　　海拔高度： <=2000m

　　環境濕度：相對濕度<=85%（25℃）

　　空氣質量：無腐蝕性氣體，無導電塵埃，無易燃易爆氣體。

　　訂貨須知

　　負荷電力設備及配電母線一次接線圖。

　　負荷電力設備系統狀況，如額定電壓、電流、容量、功率因數。

　　諧波含量，如電壓諧波含有率、電流諧波含有率、電壓波動情況等。

　　柜體型號、尺寸與顏色。

　　交貨日期   其他要求
