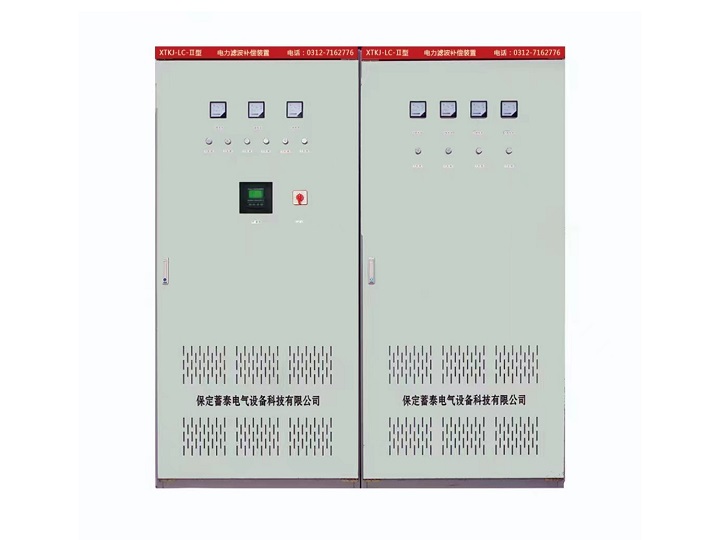

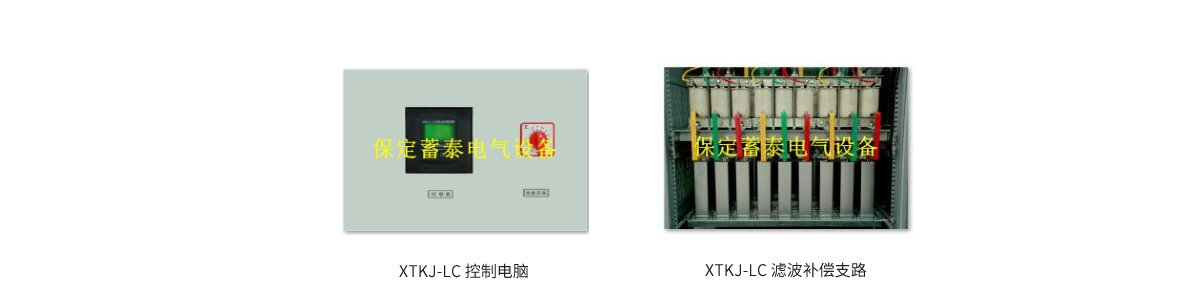

XTKJ-LC II型電力濾波補償裝置采用80C196單片機為核心的微電腦動態濾波補償控制器，主回路采用高性能接觸器投切濾波補償支路的控制方式，根據用戶系統無功功率、功率因數、諧波等綜合判斷自動投切。濾波支路由專業設計制造的濾波電抗器、濾波電容器、接觸器、斷路器等器件組成，就地進行濾波補償，抑制特定頻率的諧波，補償無功功率，提高功率因數。設備可靠性高、維護量小、經久耐用。能在外部故障或停電時自動退出工作，送電后自動恢復運行，無需人為干預。

　　應用領域

　　XTKJ-LC II型電力濾波補償裝置主要適用于用電環境含有諧波，用戶整體負荷變化平穩，需要抑制諧波補償無功功率，提高功率因數的用戶。例如：金屬冶煉廠、軋鋼廠（冷軋）、塑膠制品廠、金屬制品廠、電鍍廠、制管廠、化工廠、鋸片廠、熱處理廠、水泥廠、造紙廠、供水廠、鹽化工廠、陶瓷廠、板帶加工廠等。

　　主要特點

　　●針對用戶電力系統無功、諧波情況專業設計制造，抑制高次諧波的同時補償無功功率。

　　●裝置投入，受電功率因數提高到0.95以上，諧波得到抑制，使配電網的線損降低、配電變壓器的承載效率增加。

　　●采用高性能接觸器及綜合保護控制系統投切各濾波補償支路，使設備操作簡單安全可靠。

　　●快速檢測用電系統情況，根據系統變化（無功情況、功率因數）自動投切，實時提供所需無功。

　　●保護功能齊全，具有短路保護、過壓保護、過流保護等，運行可靠性高。

　　●改善沖擊負載引起的電流沖擊，減少電壓波動和抑制電壓閃變，提高電壓穩定性，改善電壓質量。

　　●在外部故障或停電時自動退出工作，送電后自動恢復運行。

　　●設備技術先進、可靠性高、維護量小、經久耐用。

　　工作條件

　　工作電壓：220V~1000V （-15%～+10%）

　　工作頻率：工頻50Hz （偏差1Hz）

　　環境溫度： -25~+40°C

　　海拔高度： <=2000m

　　環境濕度：相對濕度<=85%（25℃）

　　空氣質量：無腐蝕性氣體，無導電塵埃，無易燃易爆氣體。

　　訂貨須知

　　負荷電力設備及配電母線一次接線圖。

　　負荷電力設備系統狀況，如額定電壓、電流、容量、功率因數。

　　諧波含量，如電壓諧波含有率、電流諧波含有率、電壓波動情況等。

　　柜體型號、尺寸與顏色。

　　交貨日期    其他要求
