行業介紹

　　隨著電力電子技術的廣泛應用，現代工礦企業的非線性負荷產生的高次諧波進入電力系統。引起供電電壓波形畸變，降低電能質量，產生電力公害，加速用電企業的設備的損壞，使運行負荷功率因數低，浪費電能。

　　高次諧波的存在，使電力設備損耗增加、溫度升高、絕緣老化、縮短設備壽命；高次諧波對通訊系統產生干擾；對電子式保護裝置產生誤動；加大計量誤差；影響設備正常運行。高次諧波可能因電容器組的配置不合理而造成系統諧波放大，甚至產生并聯諧振，損壞供用電設備；或者放大進入電容器組的諧波電流，使電容器組過載而發生故障。

　　安裝電力濾波裝置能有效吸收高次諧波，改善供電質量，提高功率因數，節約能源，降低損耗，減輕供用電設備負荷，從而取得明顯的經濟效益。

　　設備介紹

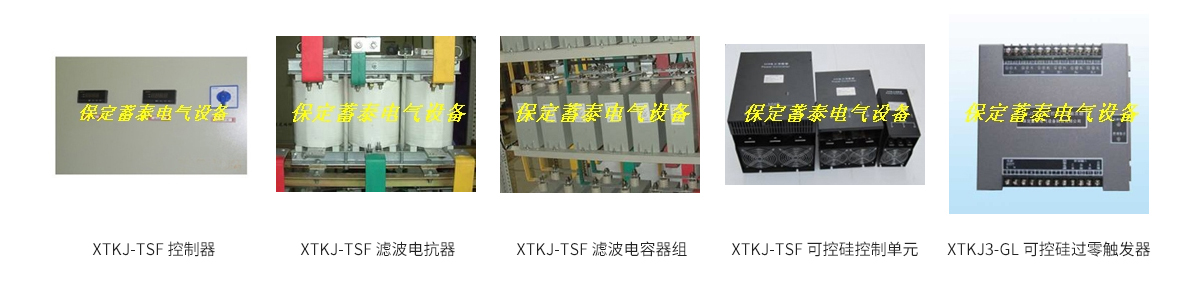

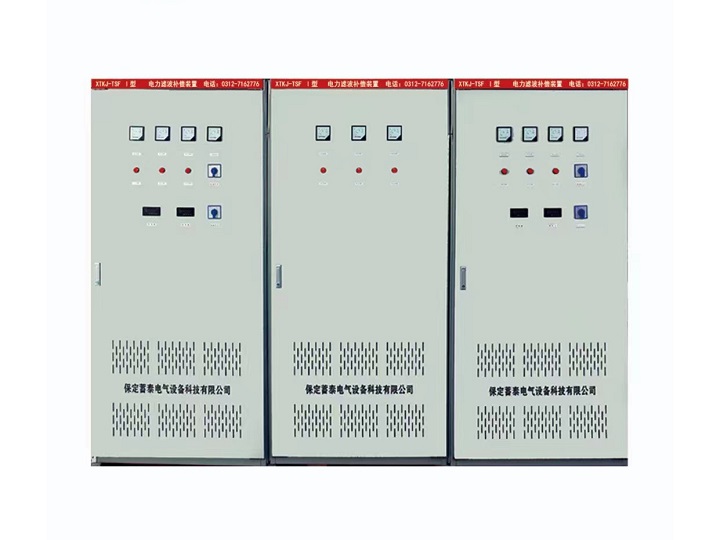

　　XTKJ-TSF I型電力濾波補償裝置利用微電腦控制器跟蹤系統諧波及無功負荷的變化，自動判斷投切，優化濾波支路投入，從而使系統的諧波濾除及功率因數保持為理想狀態。由專業設計制造的濾波電抗器、濾波電容器、晶閘管組閥、斷路器等器件組成各種特定頻率的調諧濾波支路，在諧振頻率下，XCn=XLn,可對相關諧波形近似短路回路，對諧波源特征諧波進行有效吸收濾除，補償無功功率，提高功率因數清除電網諧波污染。。

　　應用領域

　　XTKJ-TSF I型電力濾波補償裝置主要適用于用電環境諧波含有量大，負荷變化頻繁且波動大周期時間短，要求諧波注入達到標準，需要治理諧波補償無功功率的用戶。例如：焊管廠、汽車、摩托車生產廠、軋鋼廠（熱軋）、鐵皮柜、箱、殼廠、用直流提升機的礦山、碼頭、金屬冶煉廠、軋鋼廠（冷軋）、塑膠制品廠、金屬制品廠、電鍍廠、制管廠、化工廠、鋸片廠、熱處理廠、水泥廠、造紙廠、供水廠、鹽化工廠、陶瓷廠、板帶加工廠等。

　　主要特點

　　●采用微電腦多任務操作系統內核，抗干擾能力強，計算準確快速，根據系統情況制定控制策略。

　　●濾波補償支路針對用戶系統專門設計制造，按需消除特性諧波，如：5次、7次11次等，濾波補償效果明顯。

　　●裝置投入，受電功率因數提高到0.95以上，使配電網的線損降低、配電變壓器的承載效率增加，優化用電環境，提高電能質量。

　　●采用無觸點自動投切各濾波支路，響應速度快（小于20ms），可連續頻繁投切濾波支路安全可靠。

　　●快速檢測系統情況，根據系統要求（諧波情況、無功情況）自動投切，實時濾波補償無功。

　　●投切時無暫態沖擊，無合閘涌流沖擊、無電弧重燃、無需放電即可再投

　　●裝置運行諧波符合GB/T14549-93《 公用電網諧波》

　　●保護功能齊全，具有短路保護、過壓保護、過流保護、晶閘管過熱保護等，運行可靠性高。

　　●改善沖擊負載引起的電流沖擊，減少電壓波動和抑制電壓閃變，提高電壓穩定性，改善電壓質量。

　　●在外部故障或停電時自動退出工作，送電后自動恢復運行。

　　●多種濾波補償形式，三相共補濾波，三相分補濾波，共補加分補濾波。

　　●設備技術先進、調諧準確、可靠性高、維護量小、經久耐用。

　　工作條件

　　工作電壓：220V~1000V （-15%～+10%）

　　工作頻率：工頻50Hz （偏差1Hz）

　　環境溫度： -25~+40°C

　　海拔高度： <=2000m

　　環境濕度：相對濕度<=85%（25℃）

　　空氣質量：無腐蝕性氣體，無導電塵埃，無易燃易爆氣體。

　　訂貨須知

　　負荷電力設備及配電母線一次接線圖。

　　負荷電力設備系統狀況，如額定電壓、電流、容量、功率因數。

　　諧波含量，如電壓諧波含有率、電流諧波含有率、電壓波動情況等。

　　柜體型號、尺寸與顏色。

　　交貨日期

　　其他要求
