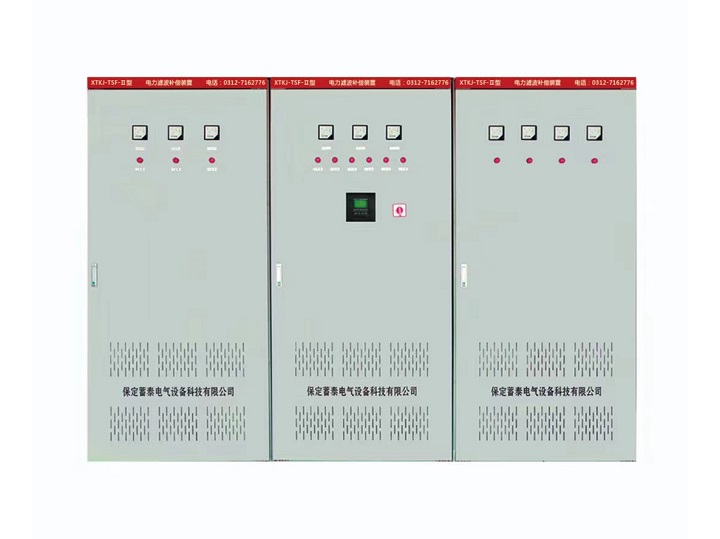

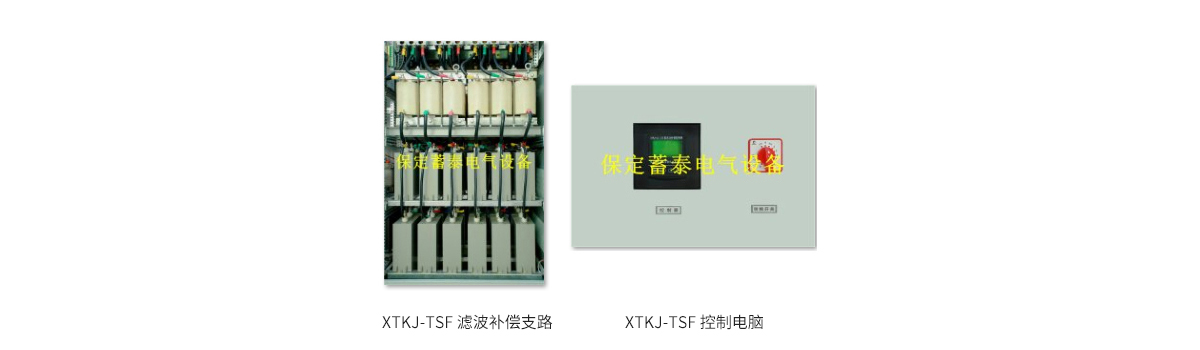

XTKJ-TSF II型電力濾波補償裝置利用微電腦控制器跟蹤系統無功負荷的變化，自動判斷投切，優化濾波支路投入，保持目標功率因數。主回路采用晶閘管組閥投切濾波補償支路的控制方式，濾波補償支路由專業設計制造的濾波電抗器、濾波電容器、晶閘管組閥、斷路器等器件組成，就地進行濾波補償，抑制特定頻率的諧波，補償無功功率，提高功率因數。

　　應用領域

　　XTKJ-TSF II型電力濾波補償裝置主要適用于用電環境含有諧波，負荷變化頻繁且波動大周期時間短，需要抑制諧波補償無功功率，提高功率因數的用戶。例如：焊管廠、汽車、摩托車生產廠、軋鋼廠（熱軋）、鐵皮柜箱殼廠、用直流提升機的礦山、碼頭、金屬冶煉廠、軋鋼廠（冷軋）、塑膠制品廠、金屬制品廠、電鍍廠、制管廠、化工廠、鋸片廠、熱處理廠、水泥廠、造紙廠、供水廠、鹽化工廠、陶瓷廠、板帶加工廠等。

　　主要特點

　　●采用微電腦多任務操作系統內核，抗干擾能力強，計算準確快速，根據系統情況制定控制策略。

　　●裝置投入，受電功率因數提高到0.95以上，使配電網的線損降低、配電變壓器的承載效率增加。

　　●采用無觸點自動投切各濾波支路，響應速度快（小于20ms），可連續頻繁投切濾波支路安全可靠。

　　●快速檢測系統情況，根據系統變化（無功情況、功率因數），實時補償無功。

　　●投切時無暫態沖擊，無合閘涌流沖擊、無電弧重燃、無需放電即可再投。

　　●保護功能齊全，具有短路保護、過壓保護、過流保護、晶閘管過熱保護等，運行可靠性高。

　　●改善沖擊負載引起的電流沖擊，減少電壓波動和抑制電壓閃變，提高電壓穩定性，改善電壓質量。

　　●在外部故障或停電時自動退出工作，送電后自動恢復運行。

　　●多種濾波補償形式，三相共補濾波，三相分補濾波，共補加分補濾波。

　　●設備技術先進、調諧準確、可靠性高、維護量小、經久耐用。

　　工作條件

　　工作電壓：220V~1000V （-15%～+10%）

　　工作頻率：工頻50Hz （偏差1Hz）

　　環境溫度： -25~+40°C

　　海拔高度： <=2000m

　　環境濕度：相對濕度<=85%（25℃）

　　空氣質量：無腐蝕性氣體，無導電塵埃，無易燃易爆氣體。

　　訂貨須知

　　負荷電力設備及配電母線一次接線圖。

　　負荷電力設備系統狀況，如額定電壓、電流、容量、功率因數。

　　諧波含量，如電壓諧波含有率、電流諧波含有率、電壓波動情況等。

　　柜體型號、尺寸與顏色。

　　交貨日期

　　其他要求
