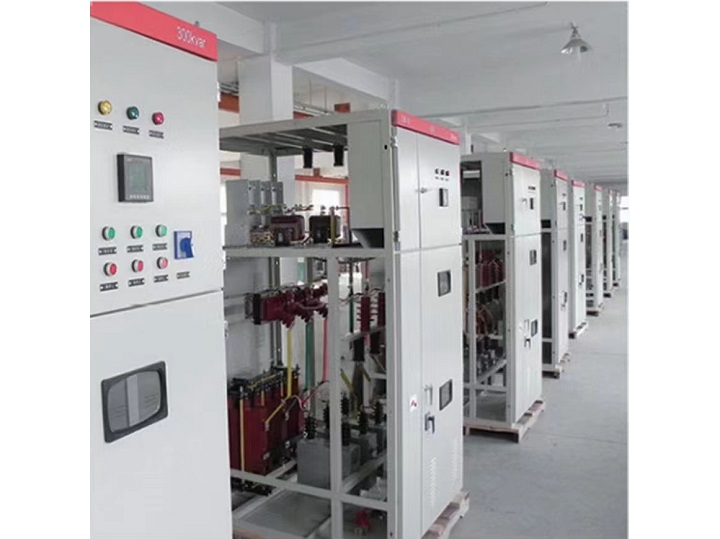

XTKJ-FC II型電力濾波補償裝置主要應用于工頻6KV、10KV、35KV需要抑制電網諧波補償無功功率的電力系統中，設備采用大容量電抗器、電容器、放電線圈組合成濾波補償回路（抑制諧波補償無功），調整、平衡電網電壓，提高功率因數，降低損耗，改善供電質量。

　　產品特點

　　1、6kV、10kV裝置選用真空負荷開關、真空斷路器或SF6型斷路器來作濾波補償支路的投切開關。對于小電容量的電容器組，且需分組投切的采用真空接觸器，對于大電容量的電容器組應采用真空斷路器或SF6型開關；

　　2、裝置選用干式空心電抗器或干式鐵芯電抗器，用以限制合閘涌流，抑制高次諧波，改善網絡電壓波形。

　　3、完善的電容器保護功能：電容器安全放電裝置，斷電后5S內將電容器殘壓降至50V以下

　　4、根據系統及用戶的需要，裝置可采用就地控制或主控制室，集中控制，或自動控制等方式；

　　5、裝置采用單臺電容器熔斷保護為主保護，開口三角電壓、電壓差動、中線不平衡電流保護作為后備保護，此外裝置還設有過流、過壓、失壓保護。這些保護的實現也可以選用較好性能的微機保護監控裝置，以實現對電容器繼電保護的要求。

　　6、裝置采用無重擊穿的高壓斷路器，并裝有氧化鋅避雷器，以限制投切電容器組時產生的操作過電壓；

　　7、本成套裝置可以是一個支路(柜)和一個控制器，單獨成套，也可以是二至四個濾波支路組共用一個控制器，由內部母排連接后組成一套。

　　工作條件

　　1、環境溫度： -25℃～+40℃

　　2、相對濕度：不超過85%(相對環境溫度為20℃～25℃)

　　3、海拔高度：不超過1000米(超過1000米用戶訂貨時特別說明)

　　4、環境要求：無腐蝕性氣體，無導電塵埃，無易燃易爆氣體。

　　5、安裝地點：地面傾斜度小于5度，無劇烈振動。

　　訂貨須知

　　電力系統圖、系統短路容量、變壓器容量、接線方式等

　　負荷電力系統狀況，如額定電壓、電流、容量、有功功率及功率因數。

　　諧波源種類特點及諧波含量，如電壓含諧波有率、電流含諧波有率、電壓波動情況等。

　　需要達到的功率因數

　　結構形式（柜式、構架式）

　　柜體尺寸與顏色

　　安裝地點（戶內、戶外）

　　交貨日期
