概述

　　1、產品概述

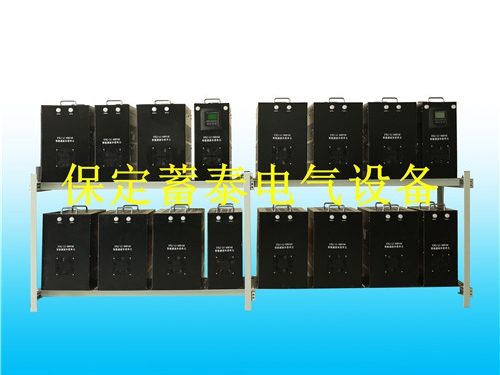

　　XTKJ-LC系列智能濾波補償模塊是以高速數字處理器為核心控制，具有大液晶屏幕顯示，實時檢測，準確無功補償，諧波分析及保護等功能,是一款非常理想的無功補償設備。產品以抑制高次諧波，提高電網功率因數，降低線路損耗，改善電能質量為基礎。利用電子晶閘管或專用接觸器作為模塊的投切組件，根據電網的無功功率及功率因數自動進行投切智能濾波補償模塊，補償容量一步到位 ，確保線路一直具有較高的功率因數，從而達到消除罰款，降低線損的目的。

　　XTKJ-LC 系列智能補償單元是一種經濟型調諧濾波補償設備，針對電網特性諧波進行有效抑制，可靠補償。

　　采用綜合保護控制，操作簡單，智能濾波補償單元采用電腦模擬設計，針對用戶實際情況進行分析計算。

　　XTKJ-LC 系列智能濾波補償單元采用精確調諧原理，濾波補償效果精確，壽命長，維護量小，保護措施齊全，自動化程度高，能在外部停電或故障時自動退出工作，送電后自動恢復運行，自投入市場后給廣大用戶帶來了直接的經濟效益和社會效益。

　　2、用途

　　適用范圍：冶金、石油、化工、鐵路、城市電網、企業高層建筑、軍工、海港、生活小區、鄉鎮企業、農村電網等需要抑制諧波補償無功功率的電力用戶，還適用于無人值守的配電室及箱式變電站的集中濾波補償。

　　3、使用效益

　　1）抑制諧波提高受電功率因數，使之達到國家標準。

　　2）降低線路和變壓器損耗，使配電變壓器有效輸出容量增加。

　　3）優化用電質量，提高電網運行的安全可靠性。

　　4）在沖擊性和波動性負荷處，可減少電壓波動及抑制電壓閃變，提高電壓穩定性。

　　5）消除電網輕負荷時無功過剩和電壓過高現象。

　　智能濾波補償單元的組成

　　智能濾波補償模塊，主要是由濾波電容器、濾波電抗器、專用快速投切開關、超溫保護系統、斷路器、運行指示燈、帶電指示燈、電源隔離變壓器、智能濾波補償控制器組成。

　　主要技術指標

　　工作電壓：  220v-1000v （-15%-+20%）

　　工作頻率：  50HZ (偏差 1HZ)

　　控制器信號：負載諧波 ，無功功率和功率因數

　　取樣電流：  N/5A

　　環境條件：  周圍無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在。

　　環境溫度：  -25度---+40度

　　海拔高度：  小于2000米

　　相對濕度：  小于90% （+25度）

　　智能濾波補償單元的功能

　　1、智能濾波補償單元（主控）

　　2、采用抗干擾設計，保證在各種惡劣的電磁環境中穩定運行。

　　3、采用先進的智能邏輯控制技術，達到無功補償效果。

　　4、對多組不同容量的功率單元進行匹配投切，均衡投入支路，延長功率補償單元的使用壽命。

　　5、根據多組負載的運行方式，自動調整（共補+分補）補償策略，使母線負載均衡的得到補償，達到補償效果。

　　諧波抑制濾波功能

　　串聯調諧濾波電抗器針對高次諧波有效抑制，防止系統諧波震蕩放大，如5次、7次、11次等諧波，提高電能質量。

　　顯示功能

　　1、顯示系統電壓、電流、無功功率、功率因數、有功功率、各次諧波等參數。

　　2、幕標識提示將執行的投切動作。

　　3、控制器顯示濾波補償各單元的運行狀態和可投入運行的濾波補償單元。

　　4、在自動控制方式下，預先顯示控制動作單元，后實際輸出動作，提高運行安全性。

　　保護和故障診斷功能

　　1、可通過斷路器和電流互感器實現過流和短路保護。

　　2、能抵抗嚴重的諧波干擾，不會出現控制電壓誤判造成的誤動作。

　　3、具有動態自檢功能，控制器內部參數出錯及非嚴重故障時均可報警并閉鎖。

　　4、過壓和欠壓保護功能，當系統電壓過高或過低時自動切除電容器組并報警閉鎖，故障消除時自動恢復運行。

　　5、手動投切濾波補償單元，可以通過控制器的手動投切功能進行手動投切電容器組。

　　6、濾波補償精度，30KVAR自動精細穿插補償負載無功，提高補償精度。

　　訂貨須知

　　負荷電力設備及配電母線一次接線圖。

　　負荷電力設備系統狀況，如額定電壓、電流、容量、功率因數等。

　　諧波含量，如電壓諧波含有率、電流諧波含有率、電壓波動情況等。

　　交貨日期

　　其他要求

　　智能濾波補償單元標準外形尺寸
